轮毂电机的原理与结构,轮毂电机优势有什么

轮毂电机是什么

轮毂电机驱动技术又称车轮内装电机技术，它的最大特点就是将动力、传动和制动装置都整合到轮毂内，因此将电动车辆的机械部分大大简化。

轮毂电机驱动系统根据电机的转子型式主要分成两种结构型式:内转子式和外转子式。其中外转子式采用低速外转子电机，电机的最高转速在1000-1500r/min，无减速装置，车轮的转速与电机相同;而内转子式则采用高速内转子电机，配备固定传动比的减速器，为获得较高的功率密度，电机的转速可高达10000r/min。

轮毂电机优势有什么

1、对于传统车辆来说，离合器、变速器、传动轴、差速器乃至分动器都是必不可少的，而这些部件不但重量不轻、让车辆的结构更为复杂，同时也存在需要定期维护和故障率的问题。但是轮毂电机就很好地解决了这个问题。除开结构更为简单之外，采用轮毂电机驱动的车辆可以获得更好的空间利用率，同时传动效率也要高出不少。

2、由于轮毂电机具备单个车轮独立驱动的特性，因此无论是前驱、后驱还是四驱形式，它都可以比较轻松地实现，全时四驱在轮毂电机驱动的车辆上实现起来非常容易。同时轮毂电机可以通过左右车轮的不同转速甚至反转实现类似履带式车辆的差动转向，大大减小车辆的转弯半径，在特殊情况下几乎可以实现原地转向(不过此时对车辆转向机构和轮胎的磨损较大)，对于特种车辆很有价值。

轮毂电机的原理与结构

轮毂电机原理

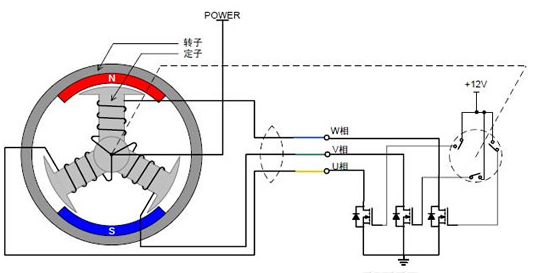

无刷电机启动前想知道转子和定子的相对位置必须使用传感器。无感电机直接测量电机反电动势而知道转子的位置，由控制器驱动功率管进行换相。虽然存储器能记录定子和转子的相对位置，但对于极缓慢的转动系统将无法理解电机绕组反电动势的波形。电机达到一定转速时由于受惯性限制波峰波谷都代表一定的角度，刹车时就关闭电机。所以使用磁传感器的轮毂电机是主流。轮毂电机原理图红色磁钢转子处在死角位置，要靠蓝色磁钢转子上方的绕组通电，走出死角。图2所示电机就没有死角，只要知道转子的位置，就知道怎样驱动功率管。

上图所示电机看上去象是把直线电机卷了起来，绕组通电 好比是用食物引诱着驴子(磁钢)不停地跑，却总保持着一段距离，它功率较大，比较重结构简单噪音低。磁力手动齿轮离合高速无刷轮毂电机 利用三个大而薄的2模钢齿轮减速来得到所需动力。需要滑行时由偏心离合手柄拉动轴心离合传动的轴、活塞及拉钩，使电机齿轮外转子端盖位移，电机齿轮与传动齿轮分离。不要滑行时利用电机磁力复位实现齿轮手动啮合，其离合机构简单，省去
超越离合器。

轮毂电机结构

一、三相异步电动机的结构，由定子、转子和其它附件组成。

(一)定子(静止部分)

1、定子铁心

作用：电机磁路的一部分，并在其上放置定子绕组。

构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

定子铁心槽型有以下几种：

半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。一般用于小型低压电机中。

半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。

2、定子绕组

作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

构造：由三个在空间互隔120°电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

定子绕组的主要绝缘项目有以下三种：(保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘)。

(1)对地绝缘：定子绕组整体与定子铁心间的绝缘。

(2)相间绝缘：各相定子绕组间的绝缘。

(3)匝间绝缘：每相定子绕组各线匝间的绝缘。

电动机接线盒内的接线：

电动机接线盒内都有一块接线板，三相绕组的六个线头排成上下两排，并规定上排三个接线桩自左至右排列的编号为1(U1)、2(V1)、3(W1)，下排三个接线桩自左至右排列的编号为6(W2)、4(U2)、5(V2)，.将三相绕组接成星形接法或三角形接法。凡制造和维修时均应按这个序号排列。

3、机座

作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。

构造：机座通常为铸铁件，大型异步电动机机座一般用钢板焊成，微型电动机的机座采用铸铝件。封闭式电机的机座外面有散热筋以增加散热面积，防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对流，以利于散热。

(二)转子(旋转部分)

1、三相异步电动机的转子铁心：

作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。

构造：所用材料与定子一样，由0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。通常用定子铁心冲落后的硅钢片内圆来冲制转子铁心。一般小型异步电动机的转子铁心直接压装在转轴上，大、中型异步电动机(转子直径在300~400毫米以上)的转子铁心则借助与转子支架压在转轴上。

2、三相异步电动机的转子绕组

作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。

构造：分为鼠笼式转子和绕线式转子。

(1)鼠笼式转子：转子绕组由插入转子槽中的多根导条和两个环行的端环组成。若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。

(2)绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集流环上，再通过电刷与外电路联接。

特点：结构较复杂，故绕线式电动机的应用不如鼠笼式电动机广泛。但通过集流环和电刷在转子绕组回路中串入附加电阻等元件，用以改善异步电动机的起、制动性能及调速性能，故在要求一定范围内进行平滑调速的设备，如吊车、电梯、空气压缩机等上面采用。

(三)相异步电动机的其它附件

1、端盖：支撑作用。

2、轴承：连接转动部分与不动部分。

3、轴承端盖：保护轴承。

4、风扇：冷却电动机。

二、直流电动机采用八角形全叠片结构，不仅空间利用率高，而且当采用静止整流器供电时，能承受脉动电流和快速的负载电流变化。直流电动机一般不带串励绕组，适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100～280mm的电动机无补偿绕组，但中心高250mm、280mm的电动机根据具体情况和需要可以制成带补偿绕组，中心高315～450mm的电动机带有补偿绕组。中心高500～710mm的电动机外形安装尺寸及技术要求均符合IEC国际标准，电机的机械尺寸公差符合ISO国际标准。
