汽车变速器原理,汽车变速器工作原理介绍

汽车变速器,是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置,用于发挥发动机的最佳性能。变速器可以在汽车行驶过程中,在发动机和车轮之间产生不同的变速比。那么接下来小编详细的给大家介绍一下汽车变速器原理,汽车变速器工作原理介绍。


手动变速箱

手动变速箱称手动变速器(简称MT)又称机械式变速器,即必须用手拨动变速杆(俗称“挡把”)才能改变变速器内的齿轮啮合位置,改变传动比,从而达到变速的目的。

手动变速器工作原理

通过拨动变速杆,切换中间轴上的主动齿轮,通过大小不同的齿轮组合与动力输出轴结合,从而改变驱动轮的转矩和转速。

发动机的动力输入轴是通过一根中间轴,间接与动力输出轴连接的。如上图所示,中间轴的两个齿轮(红色)与动力输出轴上的两个齿轮(蓝色)是随着发动机输出一起转动的。但是如果没有同步器(紫色)的接合,两个齿轮(蓝色)只能在动力输出轴上空转(即不会带动输出轴转动)。图中同步器位于中间状态,相当于变速器挂了空档。

当变速杆向左移动,使同步器向右移动与齿轮(如上图所示)接合,发动机动力通过中间轴的齿轮,将动力传递给动力输出轴。

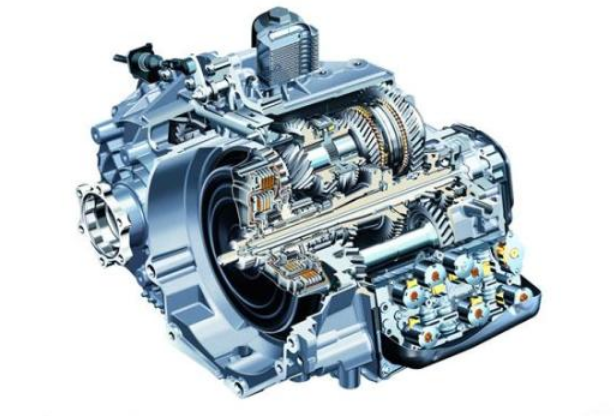

自动变速箱

自动变速器是利用行星齿轮机构进行变速,它能根据油门踏板程度和车速变化,自动地进行变速,而驾驶者只需操纵加速踏板控制车速即可。

汽车自动变速器常见的有四种型式:分别是液力自动变速器(AT)、机械无级自动变速器(CVT)、电控机械自动变速器(AMT)、双离合器自动变速器(Dual Clutch Transmission--DCT)。目前轿车普遍使用的是AT,AT几乎成为自动变速器的代名词。

AT是由液力变扭器、行星齿轮和液压操纵系统组成,通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT最重要的部件,它由泵轮、涡轮和导轮等构件组成,兼有传递扭矩和离合的作用。

AT自动变速箱的工作原理

液力变扭器是AT最具特点的部件,它直接输入发动机动力,并传递扭矩,同时具有离合作用。泵轮会通过液体带动涡轮旋转,再在泵轮和涡轮之间加上导轮,通过反作用力使泵轮和涡轮之间实现转速差就可以实现变速变矩了。由于液力变矩器自动变速变矩范围不够大,因此在涡轮后面再串联几排行星齿轮来提高效率,液压操纵系统会随发动机工作的变化而自行操纵行星齿轮,从而实现自动变速变矩。

好了,今天小编大家介绍的汽车变速器工作原理就到这里了,不知道听了小编的介绍大家对汽车变速器工作原理有没有更深一步的了解呢?
