分流器怎么用,分流器的接线方法

汽车的零件有很多种类,每个零件都有自己独特的作用,分流器就是其中的一种,那么分流器怎么用呢?分流器的接线方法是什么?一起来了解一下吧。


分流器工作原理

分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示

直流电流表实际是电压表,满度值75mV

直流电流表和分流器是配套使用的;

比如:100A电流表配套的分流器阻值为0.00075欧

即100A*0.00075欧=75mV;

50A电流表配套的分流器阻值为0.0015欧

50A*0.0015欧=75mV。

分流器的用途

分流器广泛用于扩大仪表测量电流范围,有固定式定值分流器和精密合金电阻器,均可用于通讯系统、电子整机、自动化控制的电源等回路作限流,均流取样检测。

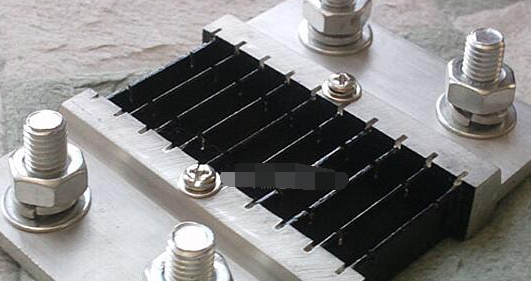

汽车分流器

用于直流电流测量的分流器有插槽式和非插槽式。分流器有锰镍铜合金电阻棒和铜带,并镀有镍层。其额定压降是60mV,但也可被用作75、100、120、150及300mV。

插槽式分流器额定电流有以下几种:5A,10A,15A,20A和25A

非插槽式分流器的额定电流从30A到15kA标准间隔均有。

分流器是测量直流电流用的;

分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示;

直流电流表实际是电压表,满度值75mV;

直流电流表和分流器是配套使用的;

分流器怎么用

1.选用分流器的方法

(1)按所用电流表(或电流电压两用表)表盘上所标出的mV数选择分流器的额定压降规格(一般常用的是75mV或45mV)。若所用电流表无此值,则用下式计算表的电压量限,然后再选择分流器的额定压降规格。表的电压量限(mV)=电流表满刻度时的电流(A)×电流表的内阻(Ω)x1000。

汽车分流器作用

(2)按欲扩大的电流量程选择分流器的额定电流规格。

(3)将选定的分流器两个电流端分别与电源和负载相连接,电位端接电流表,应注意电流表的端子极性要接对,则电流表的量程就扩大到了分流器上标定的电流值。

2.使用分流器后电流表倍数的计算方法

对于电机试验测量,往往一块电流表要配置多个分流器,以解决在较大测量范围都能保证要求的测量准确度问题。此时要求所用的所有分流器的额定电压降都与所配电流表一致,例如75mV。这样,分流器选定后,电流表的满量程就是所选分流器的额定电流值,电流表的倍数(即其表盘刻度每格电流数)即为分流器的额定电流除于表盘刻度总格数。

其实分流器主要用于直流电流测量的分流器有插槽式和非插槽式。分流器有锰镍铜合金电阻棒和铜带,并镀有镍层。其额定压降是60mV,但也可被用作75、100、120、150及300mV。插槽式分流器额定电流有以下几种:5A,10A,15A,20A和25A,非插槽式分流器的额定电流从30A到15kA标准间隔均有。

以上就是小编为大家分享的分流器怎么用,分流器的接线方法,希望大家能够喜欢。
